敏華智能應急照明疏散指示系統CAN總線的布線規范尤其重要，對項目的調試工作和系統的順利運行起到非常關鍵的作用！

其注意事項和要求如下：

①通訊線選擇：通訊線纜最低需采用國標WDZN-RVSP-2*1.5㎜2雙絞線通訊線，走消防橋架或單獨穿管（禁止放入強電線槽）；

②CAN總線的基本布線方式：“手拉手”串聯式連接；

③根據國標GB51309-2018中4.3.12規定系統單獨布線；系統的通訊線路不應與強電線路同管敷設。

④敏華應急照明集中電源箱自帶中繼器，在“手拉手-串聯”連接方式下，應急照明集中電源與應急照明集中電源間隔布線距離可達0.8km。超過0.8km的距離的應使用光纖，例如：管廊、地鐵等項目。注意：當使用光纖時，應自購“光電”轉換的光纖收發器！

                                                            ▲敏華智能應急照明疏散系統CAN總線接線示意圖

⑤ 有的項目布線為了省事，采用了“T型”式連接方式，這個是不可取的！該方式在信號穩定性、抗干擾能力、線路排查等方面均有未確定性因素。

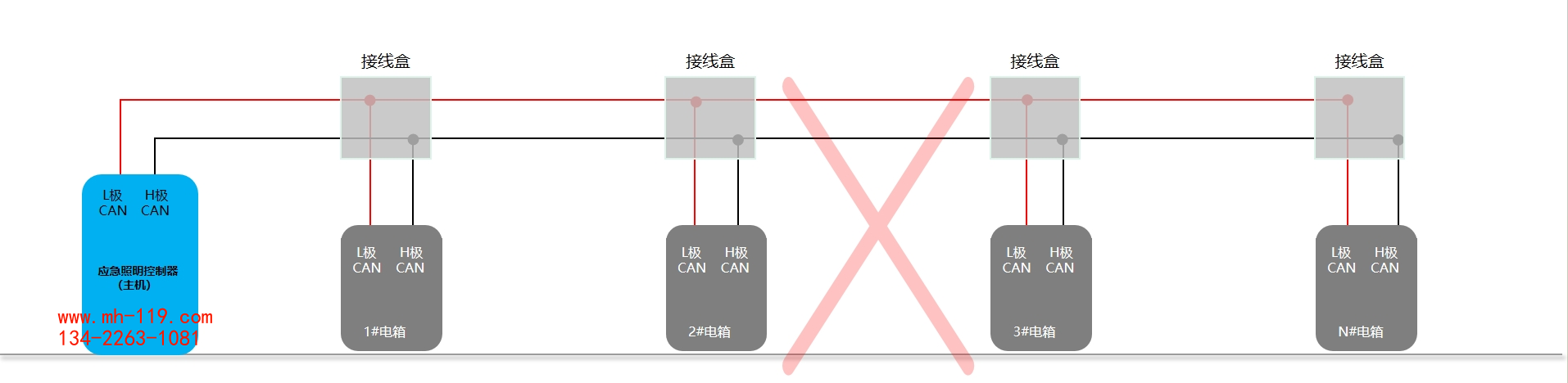

                                                            ▲T型式CAN總線接線示意圖，不建議采用該接線方式

特別指出的是個別項目使用了RV等硬線，是不可取的，一定必須是雙絞軟線線（RVS、RVSP、RYS等等）！

雙絞線其實在火災自動報警系統中也都是一直使用的。

以上就是敏華智能應急照明疏散指示系統中通訊CAN總線的要求簡介。
